Aperçu des systèmes de coupe oscillants
Les barres de coupe sont utilisées aussi bien dans l'agriculture que dans le service des espaces verts, mais tous les types de barres de coupe ne conviennent pas toujours pour toutes les applications – les différents exemplaires de barres de coupe et de couteaux jouent un rôle décisif dans la performance de coupe et l'efficacité.
Ce guide vous présente les types de barres de coupe disponibles, les applications pour lesquelles ils sont adaptés et vous donne des conseils pour l'entretien et la maintenance.

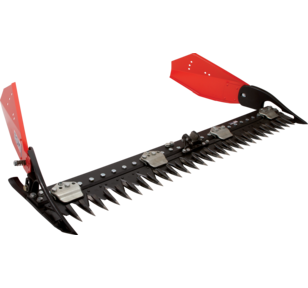

Barres de coupe à doigts
Le modèle haute coupe des barres à doigts est la forme d'origine de la barre de coupe. Plus tard, les barres de coupe intermédiaire et basse ont suivi. Toutefois, la barre de coupe basse (« barre de coupe fine ») n'est plus produite en raison de son grand risque d'obstruction.
Les barres à doigts se prêtent particulièrement bien à la récolte de fourrage, car elles coupent également bien l'herbe couchée. La barre de coupe centrale est le type standard, tandis que la barre de coupe haute est moins sujette à l'obstruction, mais sa coupe est moins nette.
Une variante très courante est la barre de coupe non guidée, reposant sur la barre de coupe centrale. Elle est parfaite pour les travaux alpins, car ses extrémités sont conçues sous forme des « barres de broyage » (environ 25-30 cm), ce qui permet de se passer de sabots extérieurs et de racleurs d'andains. Ces extrémités doivent faucher les matériaux coupés sans s'obstruer.
Les barres de coupe à doigts, surtout les barres de coupe non guidées, sont bien adaptées aux terrains en pente. Ses doigts fins maintiennent légèrement l'herbe et empêchent la barre de coupe de glisser.

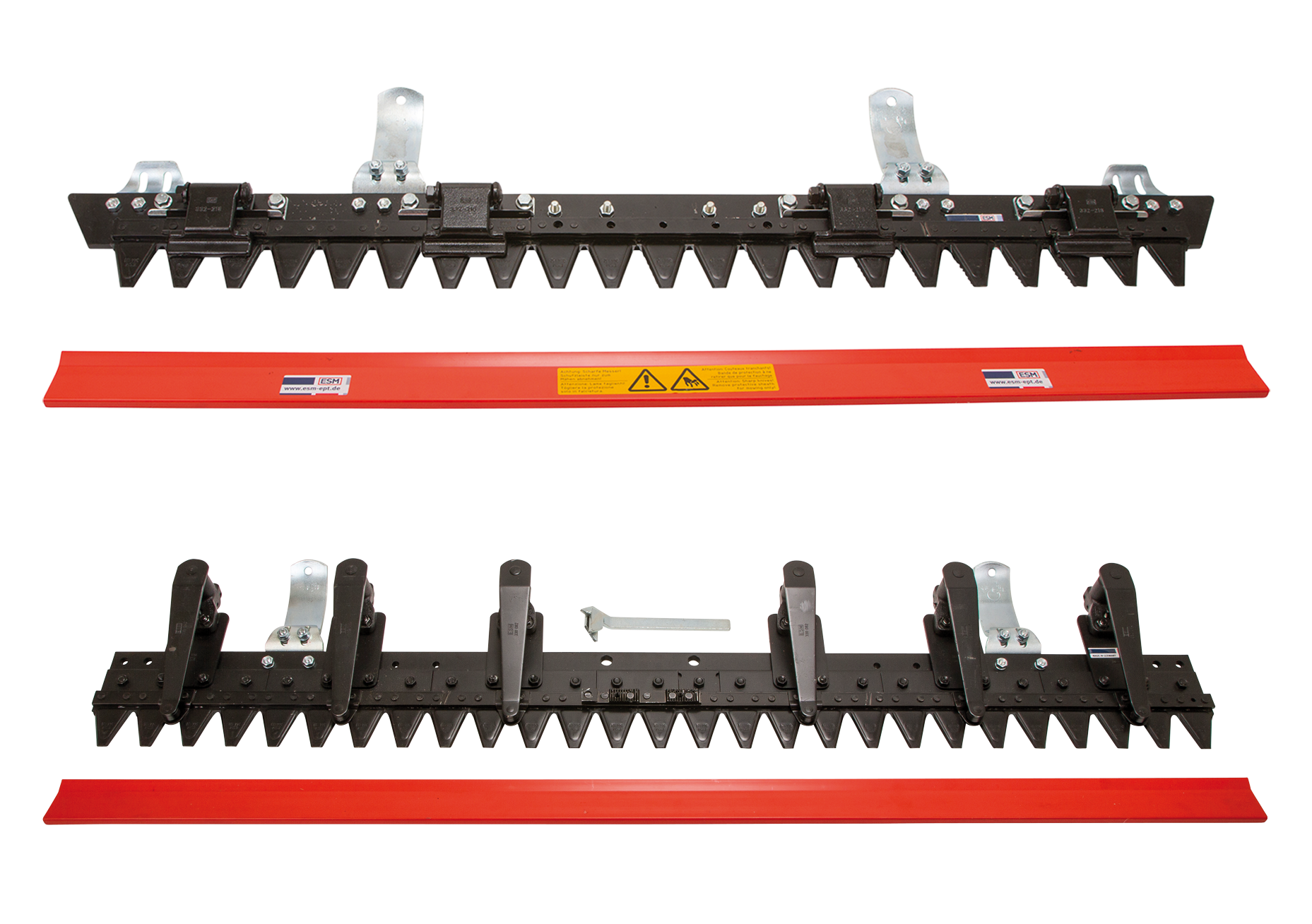

Barre de coupe mulching
Les barres de coupe mulching ont été conçues pour une fauche sans obstruction – notamment dans les vergers et les vignes où l'herbe est souvent broyée. Les barres à doigts ne sont pas adaptées à un tel environnement de travail, car elles ont tendance à s'obstruer facilement.
Dès leur lancement, les barres de coupe mulching se sont rapidement imposées, car leurs performances de fauchage aisé étaient convaincantes – malgré une qualité de coupe initialement inférieure à celle des systèmes à doigts. Pour les améliorer, la technique a été continuellement développée. Successivement, les modèles « Hobby », « Universal » et « Communal » avec des guides à levier oscillant ont été créés. En optimisant la géométrie de coupe, les guides de couteaux et les sections, il a été possible d'atteindre la haute qualité de coupe actuelle.
Les barres de coupe mulching modernes sont équipées de guides à levier oscillant ou rabattables. Les deux systèmes de guidage permettent de retirer rapidement le couteau de faucheuse vers l'avant, sans avoir à desserrer la tête de coupe. Après avoir réinstallé le couteau de fauche et rabattu les guides du couteau vers le bas, et après avoir resserré les vis de blocage des barres rabattables, le jeu de guidage est automatiquement bien réglé.
Technologie de coupe à double couteau
La barre de coupe à double couteau a été développée dans les années 60 par Busatis/Remscheid permettant ensuite la production en série.
Déjà à l'époque, les guides à levier oscillant étaient utilisés, car c'était le seul moyen d'obtenir le faible jeu de guidage nécessaire. Les sections avaient un pas de 76,2 mm (3").
Le perfectionnement a débouché sur le « système de coupe ESM à double couteau bidux® » et finalement sur le « système de coupe ESM à double couteau biduxX-FLOW® ».
Vous trouverez plus d'informations sur l'entretien des systèmes de coupe à double couteau dans l'article « Affûtage et réglage corrects des couteaux à double couteau ».
Avantages de la technologie de coupe à double couteau :
- Fonctionnement silencieux grâce à un équilibre parfait des masses
- Faibles vibrations
- Coupe précise pour repousse optimale
- Grandes largeurs de travail pour un rendement de surface élevé
Causes possibles d’une rupture de couteau
- Régime du moteur trop élevé
- Trop de jeu dans la tête d’entraînement ou les guides du couteau
- Choc fréquent contre des limites fixes
- Conduite au régime maximum sans faucher
- Vis de la tête d’entraînement du couteau desserrées ou usées
- Sections émoussées (voir l'article « Affûtage et rivetage corrects des sections pour lames de faucheuse »)
- Contact avec des corps étrangers durs
Causes possibles de mauvais résultats de fauchage
Formation de bandes :
- Sections de couteau endommagées, desserrées ou manquantes
Bandes au centre :
- Le couteau se soulève parce que la verge du couteau est déformée ou parce que la surface de vissage de l'entraînement est concave.
- Jeu trop important entre les plaques d’appui et les sections : les sections situées au centre sont soulevées par la pression dynamique.
Mauvaise coupe générale :
- Sections émoussées, hauteur de coupe trop élevée ou pneus inadaptés → mauvais angle d'attaque par rapport au sol (la barre de coupe doit être inclinée de 2 à 5° vers l'avant).
- Vitesse de fauchage trop élevée
- Les végétaux coupés sont inclinés → le cas échéant, effectuer la fauche contre l'inclinaison
Dépassement des sections :
- Barre de coupe mulching : les sections du couteau doivent toujours dépasser de 1–2 mm des sections de la barre de coupe pour que les végétaux coupés soient correctement saisis.
- Barre à double couteau : Il est essentiel que les couteaux supérieur et inférieur soient parfaitement alignés. Le dépassement du couteau supérieur ne doit pas dépasser 1 mm.
- Barre de coupe avec guidage par levier oscillant : le dépassement des sections varie en fonction de la course du couteau : pour une course du couteau de 56-60 mm, il doit être de 2-3 mm et pour une course du couteau de 76-84 mm, de 4-5 mm.
Jeu de guidage du couteau de faucheuse (sens de marche) :
- Barre de coupe mulching avec guidage par levier oscillant : non réglable, dépend de l'usure du goujon et de la douille d'entraînement. Si le jeu est supérieur à 2 mm, celles-ci doivent être remplacées.
- Toutes les autres barres de coupe : réduire le jeu à 0,2–0,3 mm en cas de dépassement de 1 mm. Pour cela, desserrer les pièces de guidage, les ajuster et les fixer à nouveau. Il faut s'assurer que le montage est parallèle.
- Encrassement important : le cas échéant, démonter complètement les pièces de guidage, les nettoyer et les remonter. Fixer alors le couteau à l'aide de serre-joints afin de faciliter sa position correcte.
Jeu dans l'entraînement du couteau :
Le jeu autorisé varie en fonction du type de construction.
| Forme d’exécution | Jeu min.- max. | Correction d'erreur |
| Plateau de manivelle avec galet de roulement | 0,1–0,5 mm | Remplacer l'entraîneur du couteau et, le cas échéant, le galet |
| Plateau de manivelle avec bandes d'usure interchangeables et galet | 0,05–0,3 mm | Remplacer les bandes d'usure et, le cas échéant, le galet |
| Coulisse (entraînement planétaire) | 0,05–0,4 mm | Remplacer l'entraîneur du couteau |
| Coulisse avec bandes d'usure (entraînement planétaire) | 0,05–0,3 mm | Remplacer les bandes d'usure |
| Avec vis de réglage (entraînement par bielle) | 0,1–0,3 mm | Régler les vis de réglage sur un jeu de 0,1 mm |
|
Avec rotule |
0–0,3 mm | Remplacer la rotule et le cas échéant, le goujon articulé |
| Avec bloc caoutchouc (entraînement par bielle) |
0 mm aucun jeu autorisé | En cas de destruction ou de durcissement, remplacer le bloc caoutchouc. |
