Alapvető ismeretek a hárompontos hidraulikus emelőgép-technológiáról

A modern traktorok hárompontos hidraulikus emelőgép technológiát használnak a munkagépek gyors, biztonságos és hatékony felvételéhez és emeléséhez. Ez a rendszer különböző alkatrészekből, például felső és alsó függesztőkarokból áll, amelyek pontosan együttműködnek.

Ez a hírcikk áttekintést nyújt a hárompontos felfüggesztés felépítéséről, a különböző kategóriákról és a hidraulikus emelőgép méreteiről, a felső és alsó függesztőkarok és a gyorscsatlakozók funkcióiról.

A traktor hárompontos hidraulikus emelőgépe

A hárompontos hidraulikus emelőgép - más néven hárompontos vonószerkezet, hárompontos hidraulika vagy egyszerűen hárompontos - a traktorok hidraulikus rendszere, amelyet a munkagépek összekapcsolására, emelésére és leeresztésére használnak, és amely lehetővé teszi a traktorok és a munkagépek gyors és biztonságos összekapcsolását.

A „hárompontos” elnevezés a három rögzítési pontból származik, amelyeken a munkagép a traktorhoz csatlakozik. Ez a három pont egy stabil háromszöget alkot, amely pontos vezetést és egyenletes erőelosztást tesz lehetővé.

Két alsó függesztőkar (bal és jobb)
Egy felső függesztőkar (középen felül)

A hátsó hárompontos függesztőszerkezetek kategóriái

Kategória	Teljesítmény a kardántengelyen a motor névleges fordulatszámán*
	kW
1N	akár 35
1	akár 48
2N, 2	30 és 92 között
3N, 3	60 és 185 között
4N, 4	110 és 350 között
*Az ISA 789-1 szerint meghatározva.

Felső függesztőkar

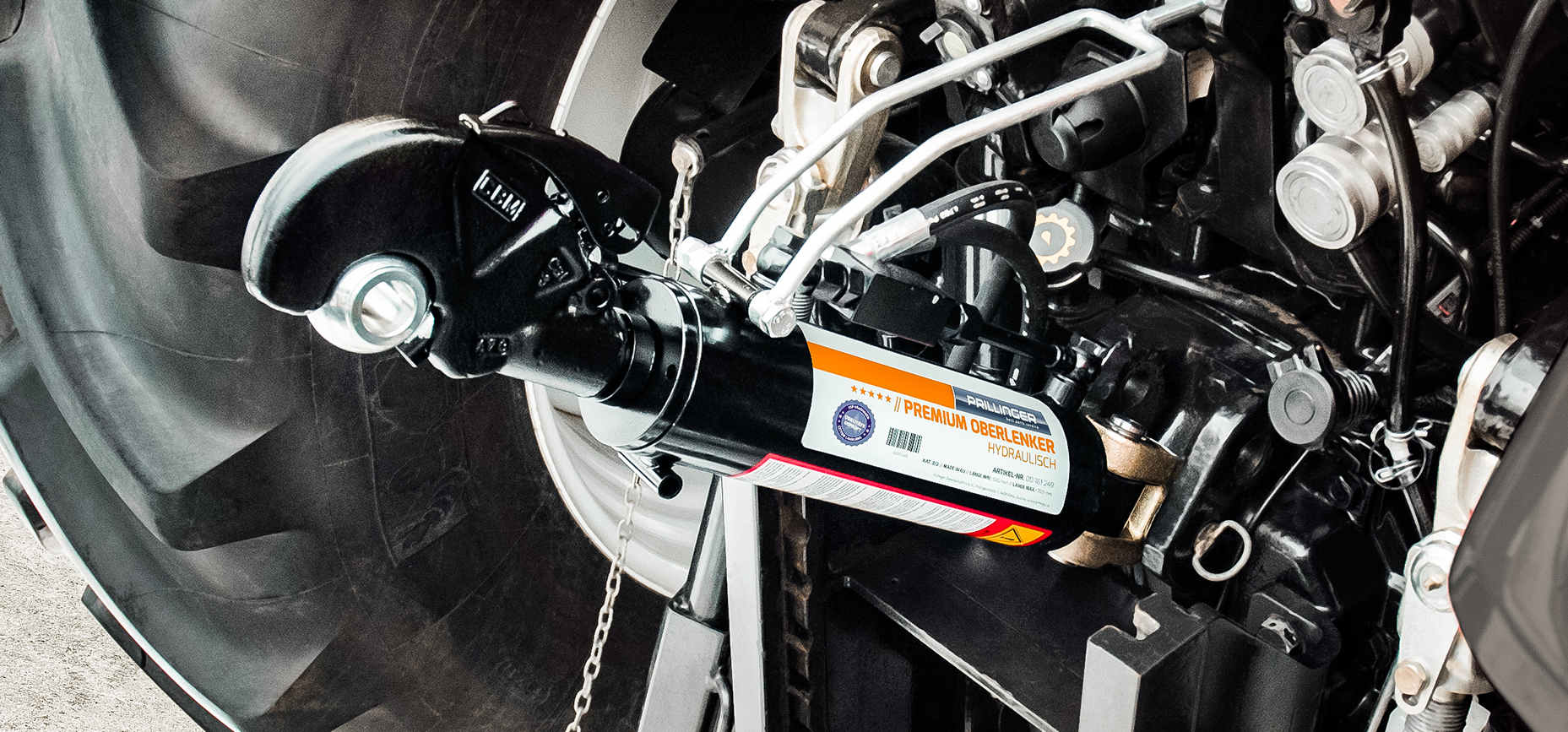

A felső függesztőkar a traktor hárompontos erőemelő rendszerének felső összekötő eleme.

A felső csatlakozók különböző változatokban (mechanikus vagy hidraulikus) és tartozékokkal, például fogóhorgokkal vagy gömbfejekkel kaphatók, amelyek különböző traktortípusokhoz és alkalmazásokhoz illeszkednek.

Fő feladata a csatlakoztatott munkagép dőlésszögének és helyzetének pontos beállítása. A felső láncszem kialakításától függően ez történhet mechanikusan egy menetes tengelyen keresztül, vagy kényelmesen hidraulikusan a vezetőülésből. Így a munkagép gyorsan átváltható szállítási és munkapozíció között.

Alsó függesztőrúd

Az alsó függesztőrudak a traktor hárompontos hidraulikus emelőrendszerének két alsó csatlakozási pontját képezik. Ezek veszik át a munkagép fő terhelését, és stabil kapcsolatot biztosítanak a traktor és a munkagép között.

Fő funkciójuk az, hogy a gépet az alkalmazástól függően a kívánt helyzetbe hozzák. A felső függesztőrúddal együtt lehetővé teszik a magasság, a dőlésszög és a munkaszög pontos szabályozását. Az alsó függesztőrudak a traktor hidraulikájával emelhetőek vagy süllyeszthetőek.

Az alsó függesztőrudak gyakran fel vannak szerelve fogóhorgokkal, amelyek lehetővé teszik a munkagépek gyors és biztonságos, egyéb segítség nélküli összekapcsolását. Különböző hosszúságú, kialakítású és kategóriájú, a traktor teljesítményéhez igazodó szabványos kivitelben készülnek.

Gyorscsatlakozó

A hárompontos hidraulikus emelőgép technológiával ellátott gyorscsatlakozó lehetővé teszi a mezőgazdasági munkagépek gyors és egyszerű csatlakoztatását, illetve lecsatlakoztatását a traktorhoz. A gyorscsatlakozó kiküszöböli a fáradságos igazítást és a csavarokkal történő rögzítést.

A rendszer általában az alsó függesztőrudakon lévő horgokból és a munkagépen lévő megfelelő rögzítésből áll. A traktort az alsó függesztőkarokat leeresztve a munkagéphez hozzák. Amikor az alsó függesztőkarok felemelkednek, a gyorscsatlakozó horgai beakadnak és biztonságosan a traktoron tartják a munkagépet. A kioldáshoz a vezérlőkötél segítségével működtetik a zárókart, és ezzel egyidejűleg leengedik az alsó függesztőkarokat, így a horgok kioldanak, és a kapcsolat megszűnik.

A gömbök méretei

A hárompontos hidraulikus emelőgép gömbjeinek méretei a kategóriától (Cat 1, Cat 2 - L, S, Cat 3 stb.) és az adott alkatrésztől (felső és alsó függesztőkar) függenek. A hárompontos hidraulikus emelőgép kategóriái a felső és alsó függesztőkar csavarjainak átmérője alapján kerülnek meghatározásra, és ezek határozzák meg a traktor és a munkagép közötti kompatibilitást — azonban nem minden munkagép illeszkedik automatikusan minden traktorhoz.

A kategóriák (0-tól 4-ig) a csavarátmérőre, a gömbméretekre és az alsó függesztőkarok közötti távolságokra vonatkozó szabványos méretek. Mind a traktorok, mind a munkagépek e kategóriák szerint készülnek.

Szűkítőgömbök

Ha a traktor és a munkagép különböző kategóriáknak felel meg, akkor úgynevezett szűkítőgömböket használnak. Ezeket a nagyobb gömbszembe illesztik, és csökkentik az átmérőt, így kisebb csavar is használható.

Minden munkagépkategória illeszkedik minden traktorkategóriához?

Helyzet	Lehetséges ez?	Megoldás
Ugyanazon kategória (pl. Cat.2 a Cat.2-höz)	Igen ✅
A munkagép a traktornál kisebb (pl. Cat.2-től a Cat.3-hoz)	Igen ✅	Szűkítőgömbökkel a traktorcsatlakozókban
A munkagép a traktornál nagyobb (pl. Cat.3-tól a Cat.2-höz)	Nem ❌
Vegyes kategóriák (pl. Cat.2 alsó függesztőkar, Cat.3 felső függesztőkar)	Lehetséges	Csak a megfelelő tartozékokkal!

Méretek	Kategória
Méretek	1N	1	2N	2	3N	3	4N	4
Felső csatlakozópont
d₁ (a felső függesztőkar furatának csavarátmérője)	19,3	19,3	25,7	25,7	32	32	45,2	45,2
B₁ (a gömb szélessége)	44	44	51	51	51	51	64	64
Alsó csatlakozópont
d₂ (Az alsó függesztőkar csavarátmérője)	22,4	22,4	28,7	28,7*	37,4	37,4	51	51
B₃ (a gömb szélessége)	35	35	45	45	45	45	57,5	57,5
l₁ (az alsó csatlakozási pontnak a traktor hosszanti középsíkjától mért oldalsó távolsága)	218	359	364	435	435	505	505	612
L (A kardántengely végének és az alsó csatlakozási pont középpontjának távolsága vízszintes helyzetű alsó függesztőkar esetén)	300 bis 375	500 bis 575	550 bis 625	550 bis 625	575 bis 675	575 bis 675	575 bis 675	575 bis 675

* Az S (rövid) a rövidebb alsó függesztőkarokat jelenti, ahol a gömb belső átmérője nagyobb - d₂= 37,5
Az L (hosszú) a hosszabb alsó függesztőkarokat jelenti, ahol a gömb belső átmérője kisebb - d₂= 22,2
