Vhodná koncovka pre vašu cisternu
Na trhu sú k dispozícii rôzne systémy od rôznych výrobcov v oblasti spojovacej techniky na aplikáciu hnojovice v poľnohospodárstve. Rôzne systémy možno identifikovať vizuálne a meraním gule alebo protikusu.
V tejto publikácii predstavujeme najbežnejšie systémy rýchlospojok na hnojovicu vrátane talianskeho systému, systému Perrot, systému Bauer a systému Kirchner.
Taliansky systém hnojovicových rýchlospojok
Talianske hnojovicové spojky od výrobcov ako Ferrari, Baroni a Berselli sú v hnojovicovej technike známe ako VT spojky (spojka s vonkajšou časťou) a MT spojky (spojka s vnútornou časťou). Tento systém sa od Perrotových spojok líši trvalo privarenými pákami na MT spojke a voľným upínacím krúžkom na guli VT spojky. Upínací krúžok má drážku, do ktorej sa zachytávajú páky spojky MT.
Veľkosť talianskej spojky sa určuje meraním vonkajšieho priemeru VT spojky alebo vnútorného priemeru MT spojky. Meria sa vonkajší priemer hadicového nátrubku; alternatívne sa môže použiť aj vnútorný priemer hadice.
Systém hnojovicových rýchlospojok Perrot
Perrot systém sa vyznačuje pohyblivým krúžkom na MT spojke, ku ktorému sú pripevnené páky. Spojka VT má kužeľ bez samostatného krúžku a je vyrobená z jedného kusu.
Perrot systém sa používa nielen v poľnohospodárstve pri hnojovicovej technike, ale je univerzálny aj pre ďalšie oblasti použitia. Vyznačuje sa flexibilnou a jednoduchou manipuláciou, ktorá umožňuje rýchle a nekomplikované pripojenie.
Veľkosť Perrot spojky sa určuje meraním vonkajšieho priemeru VT spojky alebo vnútorného priemeru MT spojky. Meria sa vonkajší priemer hadicového nátrubku; prípadne sa môže použiť aj vnútorný priemer hadice.
Systém hnojovicových rýchlospojok Bauer
Systém Bauer pozostáva z dvoch komponentov: Spojka MT je jednodielna a má tvar misky, zatiaľ čo spojka VT má guľovitý tvar s pohyblivým krúžkom, ku ktorému sú pripojené páky.
Spojovací systém Bauer sa vďaka rýchloupínaciemu systému ľahko pripája aj v náročných pracovných podmienkach a vďaka otočnému krúžku ho nie je potrebné špeciálne nastavovať. Spojky sa dajú flexibilne nakloniť až o 30° a stále sú absolútne tesné voči nasávaniu a tlaku.
Systém odoláva prevádzkovému tlaku do 20 barov a je mimoriadne odolný vďaka žiarovému zinkovaniu odolnému voči oderu podľa normy DIN EN ISO 1461. Všetky spojovacie časti sú vyrobené z vysokopevnostnej kvalitnej ocele a zaručujú dlhú životnosť.
Veľkosť spojky Bauer sa určuje meraním vonkajšieho priemeru MT spojky alebo vnútorného priemeru VT spojky. Meria sa vonkajší priemer hadicového nátrubku; prípadne sa môže použiť aj vnútorný priemer hadice.

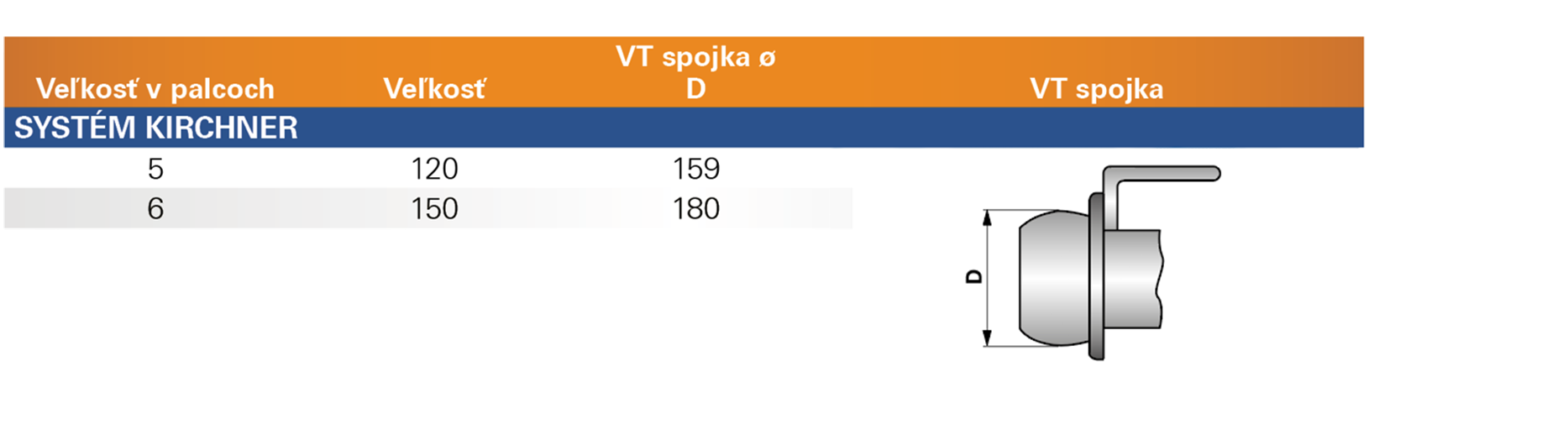

Systém hnojovicových rýchlospojok Kirchner
Spojovací systém Kirchner sa používa len na cisternách na hnojovicu od výrobcu Kirchner.
Hadicové koncovky v podstate zodpovedajú spojovacím koncovkám rýchlospojok systému Bauer. Krúžok je však privarený za guľou a nie v strede ako pri systéme Bauer, ktorý sa potom vtlačí do protikusu pomocou vidlice rýchlospojky.
