Biztonságos összeszerelés és professzionális krimpelési folyamat
A tiszta összeszerelés és a megfelelő krimpelési folyamat döntő fontosságú a hidraulikatömlő-vezetékek biztonsága, teljesítménye és megbízhatósága szempontjából.
Ez a cikk a hidraulikatömlők biztonságos és hatékony összeszerelésének és krimpelésének fontos lépéseit és technikáit ismerteti.
Nipli beillesztése
A behelyezési mélység és a hüvely hossza megjelölhető a tömlőn, amelyet ezután a tömlő végére kell tolni a jelölésig. A szerelvény összeszerelése leegyszerűsíthető, ha kis mennyiségű kenőanyagot viszünk fel a nipli tömlőrészére. A tömlővezetékek tűréshatáraira vonatkozó szabványokat be kell tartani.
| Figyelem: Győződjön meg arról, hogy a használt kenőanyag kompatibilis a tömlő anyagával és a tömlőn keresztül vezetendő folyadékokkal. |
A szemrevételezés olyan tényezők ellenőrzésére szolgál, mint az előírt nipli típusa, a menet/az O-gyűrű kialakítása és/vagy sérülése stb.
Hajlított szerelvények esetén a nipli meghatározott irányát be kell tartani.

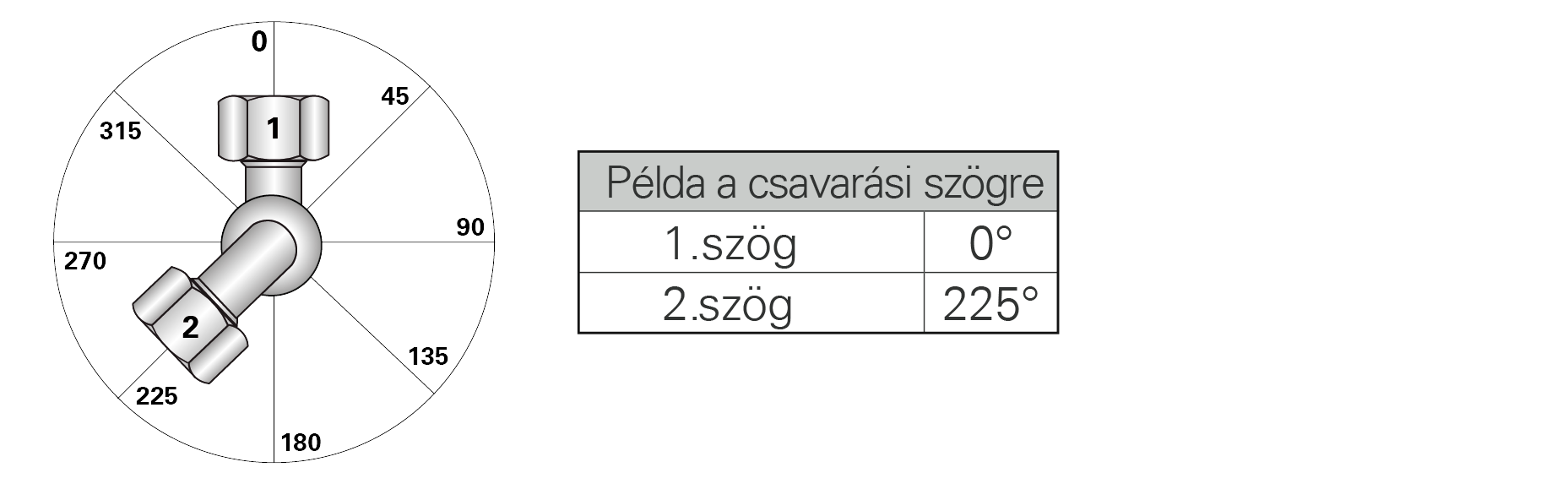

A tömlővezeték csavarási szögét csak akkor adják meg, ha két könyökcsatlakozót egymáshoz képest csavart helyzetben kell felszerelni. A szöget mindig az óramutató járásával megegyező irányban kell megadni, a hátsó könyökszerelvénytől az első könyökszerelvény felé nézve.
Niplibehelyező eszköz
Az összeszerelést megkönnyítheti a niplibehelyező eszköz használata. Még a nehéz és íves tömlőszerelvények is könnyen összeszerelhetők ezzel az eszközzel. Csökkenti az összeszerelési időt és az alkalmazottak megterhelését.
Ha a tömlőt a pneumatikus változat segítségével szorítja és tolja be, nincs szükség további elektromos csatlakozásra.
A tömlőprés megfelelő kiválasztása döntő szerepet játszik a krimpelés minőségében. Krimpeléskor rendkívül fontos, hogy a megfelelő préspofa-készletet használja.
A gyártó által megadott krimpelési méret és a megfelelő pofakészletek a Krimpelési mérettáblázatokban találhatók. A megadott krimpelési méretet pontosan el kell érni, mivel már 0,1 mm-nél nagyobb eltérés is befolyásolja a krimpelés biztonságát. Általános szabályként a pontos és tiszta krimpelés érdekében a préspofa-készlet átmérőjének a lehető legközelebb kell lennie a prés átmérőjéhez.
| Túl nagy az alkalmazott présméret | Túl kicsi az alkalmazott présméret |
| A préshüvely nincs elég erősen a tömlőre nyomva. Ez a szerelvényből és a tömlőből való kiszakadáshoz vezethet (a tömlő „felkorbácsolódása”), ami komoly biztonsági kockázatot jelent. |
A vezeték keresztmetszete összenyomódik, ami károsíthatja a tömlőt. |
Prések
Az előkészített tömlővéget behelyezzük a tömlőprésbe, és úgy pozícionáljuk, hogy a préspofák túlnyúljanak a keret elülső peremén, vagy egy szintben legyenek vele.
A krimpelési eljárást most már el lehet végezni. Rendkívül fontos, hogy rendszeresen ellenőrizze a rudak közötti krimpelési méreteket.
A krimpelés után az eredményt szemrevételes és méretellenőrzésnek kell alávetni.
Szemrevételezés és méretellenőrzés
-
A tényleges krimpelési méret ellenőrzése egy tolómérce segítségével történik, a keret közepén, a két egymással szembeni préspofa lenyomata között mérve. Két, egymástól kissé eltérő, 90°-kal eltolt mérés átlagértéke képezi a tényleges krimpelési méretet. Ha a kapott krimpelési méret eltér a beállított értéktől, a mikrométercsavarnak a prés gyártójának használati utasításával összhangban történő újbóli beállítása jelenthet megoldást.
-
A krimpelési kép ellenőrzéséhez a végén a kereten csak sima, sarok nélküli lenyomatoknak kell látszódniuk. A keret elülső széle nem görbülhet meg, és a tömlőcsatlakozó nem ülhet ferdén a tömlő végén.
- A prés és a préspofák állapota a keret több pontján végzett mérésekkel határozható meg. A kúposság például a keret hosszában három méréssel (elöl, középen és hátul) értékelhető, míg egyes kerületi mérések a krimpelés gömbölyűségéről adnak információt. A DN 20 körüli tömlők esetében a hosszirányú 0,2 mm-es és a kerület körüli 0,1 mm-es eltérés még mindig elfogadhatónak tekinthető.
Minden egyes krimpelés után szemrevételezéses és méretellenőrzést kell végezni. Ha a cél- és a tényleges méretek között eltérés van, a prést újra be kell állítani, és a tömlővezetéket újra kell gyártani.
Nagyobb eltérés esetén célszerű kapcsolatba lépni a prés szállítójával, mivel a csapágylemezek elhasználódhattak.
Tisztítás
Az összeszerelés után a tömlővezetékeket ki kell fújni, vagy szükség esetén öblítéssel meg kell tisztítani. Javasoljuk, hogy a tömlőket a beszerelés előtt fújja ki újra, ha a szerelvény krimpelése után nem tárolták őket pormentesen.
A szakszerű tisztítással kapcsolatos további információk a „Hidraulikatömlők helyes csupaszítása és tisztítása” című cikkben találhatók.
